ADSE745 大气数据测试仪
ADSE745 大气数据测试仪

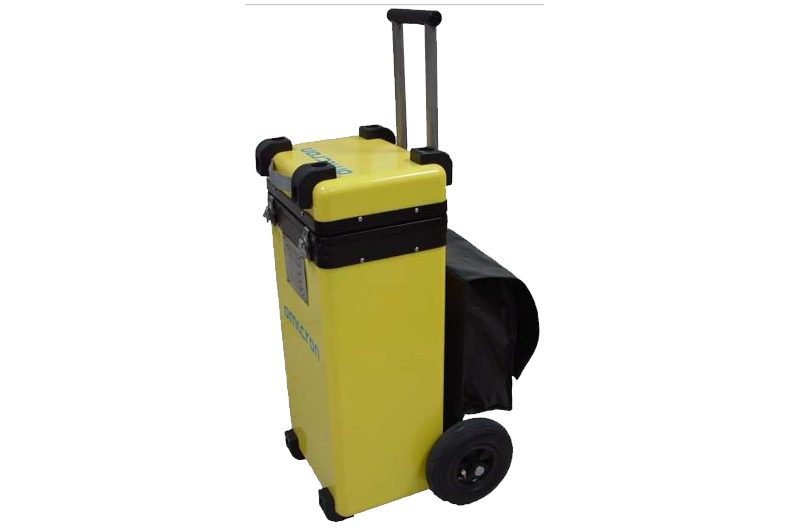

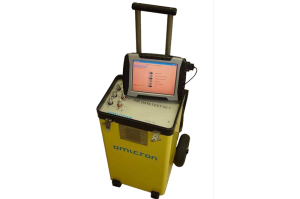

ADSE 745 完全适用于所有类型的飞行器和不同模式电源供电。它可用于测试高性能民用和军用飞行器多对压力输出端选项可满足更复杂的大气数据系统。该“大气数据采集系 统”主要用于航线,对所有大气和测压仪器系统进行测试。利用带有屏幕帮助的大型触摸屏显示器,只需一个操作员就可以在飞行甲板上或在驾驶室里面轻易执行所 有检查。测试装置非常牢固,装在一个移动防水外壳内,该外壳配有轮子。附在上面的一个袋子里面有耐压软管和电缆。可以根据具体应用情况提供附件。

产品应用范围

AIRBUS, ATEQ, BOEING
  • ¨ 内嵌真空和压力产生装置
    ¨ 彩色液晶触摸显示器,能为操作者提供指示和帮助
    ¨ 基于Windows XP Tablet PC的远程控制设备
    ¨ 在使用之前,整套设备会进行全面自检
    ¨ 高精度、高分辨率
    ¨ 符合RVSM要求
    ¨ 可编程泄露测试
    ¨ 可编程的飞行领域,可保护正在被测试的设备
    ¨ 同时显示所有主要飞行参数
    ¨ 可编程的(密码写保护)测试程序表 – 可用程序数量多达24个
    ¨ 可选择的测试单位:百帕;毫巴;英寸汞柱;毫米汞柱;英尺;米;海
    里/小时;千米/小时;英尺/分钟;百米/分钟和马赫数
  • 温度范围:    运行温度:-10 °C至50 °C
    电源:          110/240V,50 to 400 Hz AC, 150VA
    外壳:        完全防水;符合EMC要求 - MIL STD 462D
    尺寸:        320毫米 x 270毫米x 715毫米(外壳);440毫米 x 420毫米 x 715毫米(总体)32千克(71磅)
    校准:        校准周期:12个月(推荐)
    易于使用: 远程触摸屏,外壳带有轮子,便于操纵,内置用于装电缆和软管的袋子
    易于维护: 器件模块化设计,易于维护机械装置和电子部件
    • 可提供(Ps & 3 Pt)输出
    • 直流电源:17 至 32V
    • 可充电24V镍镉蓄电池(1.5小时)
    • 用于15,000英尺/分钟和80,000英尺的应用场合单元
    • 专用直升机Pt传感器,
    • 供UAV使用的集成屏幕
    • PC远程控制软件(Windows 2000 & XP)
  • 功能 范围 精确度
    高度:  -2,300至60,000英尺 在0英尺时为±3英尺;在30,000英尺时为±8英尺;在60,000英尺时为±32英尺
     -700  18,000米  在0米时为±1m;在9,000米时为±2.5m;在18000米时为±10米
    爬升: ±6,000英尺/分钟 ±1%
    最大±2,000英尺/分钟 ±1%
    空速: 10  800海里/小时  在50海里/小时时为±2海里;在500海里/小时时为±0.14海里;在800海里/小时时为±0.07海里
    20-1480千米/小时  在100千米/小时时为±3千米/小时;在900千米/小时时为±0.26千米/小时;在1480千米/小时时为±0.13千米/小时
    马赫数:  0.1  4.0 马赫  在0.8马赫25,000英尺时为±0.002马赫;在1,7马赫/30,000英尺时为±0.004马赫
    Ps传感器 30  1200毫巴  0,01% FS
    30 to 3000 mbar   0,01% FS
    环境温度  +10° to +40°C  (线性 + 可重复性 + 迟滞性的误差)在-10°  +50°C 时为x 1.5;在实验室温度±2°C 时为x 0.5
