PAC36T01
PAC36T01

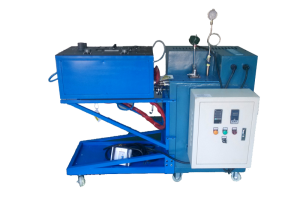

引气温度传感器测试仪
引气温度传感器测试仪(P/N:PAC36T01)主要用于波音系列(737-600/700/800/900)飞机发动机450℉恒温器和390℉传感器(依据部件的CMM手册)进行故障判断和离线检查。

产品应用范围

B737, B737NG, BOEING
    1. 450℉恒温器 Bleed Air Overtemperature Sensor 件号:129694-1、129694-2、129694-3
    2. 390℉传感器 Precooler Control Valve Sensor 件号:129666-1、129666-2、129666-3
  • 按照部件手册CMM-36-13-99-R04-HONEYWELL和CMM-36-14-03-R03-HONEYWELL或相关工卡资料要求进行测试。
  • A.设备尺寸:长1500 mm X宽800 mm X高1300 mm
    B.设备重:150 Kg
    C.气源过滤器 : 工作压力:4.35~217PSIG ;过滤精度:5um;半自动排水;气源输入端接头:PM快速公接头。
    D.减压阀CV1、CV2:输入压力:0~217PSIG 输出压力:0~145PSI
    E.Pc端口输出压力范围:0-50 PSIG
    F.Ps端口输出压力范围:0-100 PSIG
    G.压力表(G1、G2): 量程 0~50 PSIG 精度 ± 0.25% F.S.
    H.压力表(G3): 量程 0~100 PSIG 精度 ± 1% F.S.
    I.压力表(G4)(安装在加热设备本体上):量程 0~100 PSIG 精度 ± 2.5% F.S.
    J.电功率:4 KW
    K.使用电压:220 V 50 Hz
    L.加热温度:常温~270℃ 温度控制精度:±1℃
    M.设备接电电缆上是单相三线电缆(6平方线):棕色代表火线、蓝色代表零线、黄绿色代表地线
  • 使用本设备用户需提供下列辅助设备:
    气源:气源要求干燥清洁 压力为100-150PSIG
    输入气源:气源管带有PM快速母接头,用于连接过滤器
    输入电源:220 V 50 Hz 要求必须有接地端口、漏电装置,保证设备的用电安全
