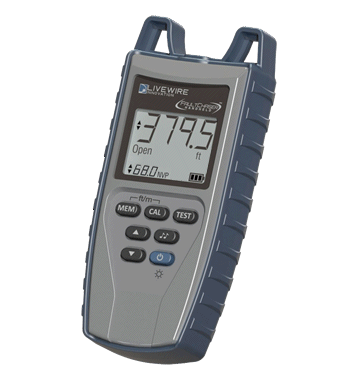

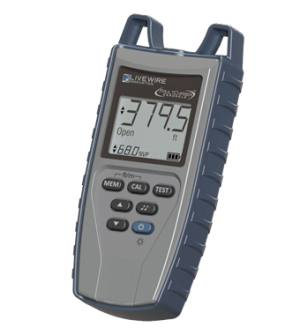

本设备是手持式，采用新型技术SSTDR,在数据电缆、动力电缆、通信电缆或视频线缆的 一端，精确测量其长度，查找其中的故障点，检测量程可达1000 米（3000 英尺）。

随着今天电力、数据、语音和视频信号等运载系统的复杂性，您需要一个工具能快速、
精确、方便的进行故障点定位。Fault Chaser 在美国研发生产，是21 世纪的新工具，用于
测试每一种类型的电缆，适用于任何行业。先进的扩频TDR 技术的工作原理使Fault Chaser
在线缆通电或者是断电状态下都可准确检测故障点。

产品特点：
•线缆检测故障精度为±1％；
•适用于带电线缆；
•能够测量线缆的长度；
•大屏幕背光液晶显示器；
•内存存储最常用的电缆参数；
•可自动断电；
内存：
对于多芯线缆，可存贮2 个不同的NVP（额定传输速度）值。
校准
可通过已知长度的电缆，对NVP 值进行校准。
测试
测量长度、开路、短路，量程可达1000m.
音频发生
可产生4 种音频，用于线缆跟踪定位。

技术规格
物理特性： 尺寸17.3×8.0×3.3 厘米重量：340 克含电池
输入保护：AC/DC 400（峰值），50/60 Hz；
电压警告：超过AC/DC 60 （峰值），测试连接；
测试原理：扩频时域反射（SSTDR）
NVP 设置范围：20.0-99.9%
测试精度范围：
·阻抗规则型线缆：线缆长度＜20 米（50 英尺）±0.3 米（1 英尺）；
线缆长度＞20 米（50 英尺）±1%
·阻抗不规则型线缆：线缆长度＜20 米（50 英尺）±0.6 米（2 英尺）；
线缆长度＞20 米（50 英尺）±2%
最大测试长度：1000m（低衰减）
一般电缆测试长度：同轴电缆：0-700m；数据电缆：0-500m；电力电缆：0-300m；结构不规
则线缆：0-200m
音频信号：4 种，载波频率1KHz，输出电平：3Vp-p
电源：4 节AA 碱性电池；电池低电压等级：约4 伏
使用环境：操作温度：0--50°C；存储温度：-20--60°C；湿度：10%--90%；
海拔：小于3050m
安全认证：CE ， 符合欧洲通用指令

Fault Chaser 组成：
·PACF-1001 Fault Chaser
·PACF-1001-AD001 高性能F 型连接器对接端子
·PACF-1001-AD002 F 型转BNC 型端子适配器
·PACF-1001-CA001 F 型转RJ4 型插口转接线
·PACF-1001-CA002 BNC 型端子转鳄鱼夹转接线
·PACF-1001-CA003 F 型端子转鳄鱼夹转接线
